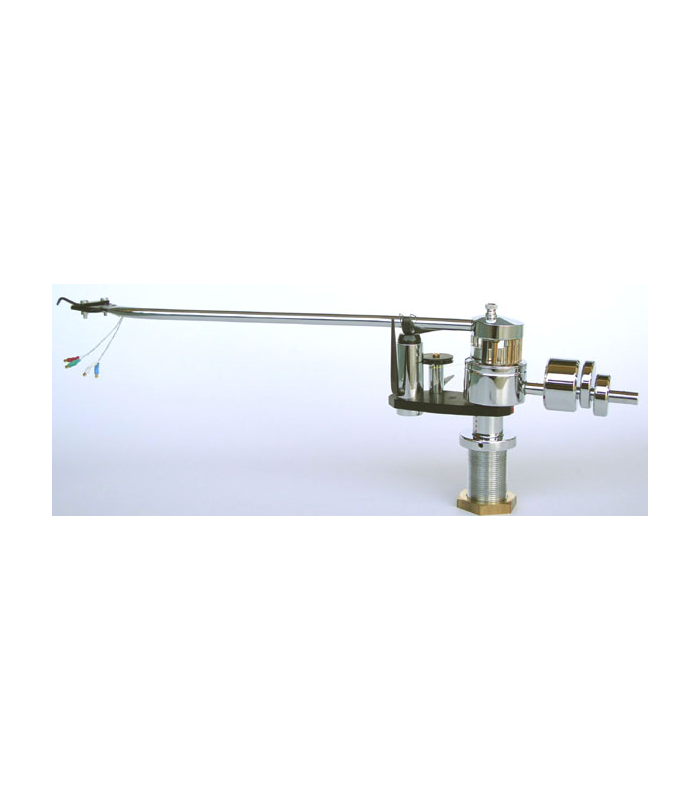

MØRCH DP 6 MK II Braccio Unipivot per Giradischi

DP-6 MK II

Il modello DP-6 ha un’esclusiva combinazione di articolazioni. Per il movimento orizzontale si fa ricorso a un cuscinetto a sfera di alta precisione; due perni in zaffiro forniscono la liberà di movimento verticale che, se necessario può essere smorzato con un’iniezione di fluido siliconico. Lo smorzamento del movimento sul piano orizzontale è indipendente da quello del movimento verticale e quest’ultimo può essere ulteriormente calibrato con livelli di smorzamento intermedi.

Nel modello DP-6 l’aggiustamento dell’azimuth è gestito da uno dei pivot in zaffiro.

***

Finitura sandard: CROMO.

Per le finiture GOLD o BLACK, e per canna extra Standard o Precision 12", contattaci.

MØRCH - Cura artigianale d'eccellenza

I bracci MØRCH sono un esempio di elevati standard tecnici e linee accattivanti.
Nel mondo dell’Hi – Fi il marchio MØRCH era conosciuto come produttore di giradischi negli anni ’60 – ’70. Questa esperienza ha portato il brand ha sperimentare ogni tipo di braccio fino a raggiungere il compromesso ideale tra giradischi/braccio. Osservando i requisiti fondamentali per una corretta progettazione, come la scelta dei materiali, un nuovo approccio per la distribuzione della massa e l’eliminazione delle risonanze MØRCH ha progettato un braccio eccezionale.
Questa ricerca ha confluito nell’invenzione di un nuovo concetto di braccio oggi brevettato.

Specifiche:

Costruzione

• Tipo: Braccio radiale con tubi intercambiabili.
• Principio del cuscinetto:
  • DP-6 e DP-8: Doppio cuscinetto
  • UP-4: Uni-pivot

Massa Effettiva del Braccio Completo con Tubo del Braccio

• Leggero (verde): 4 g
• Medio (rosso): 7,5 g
• Extra pesante (blu): 14 g
• Tutti i tubi del braccio possono essere usati con tutti i modelli.

Risonanza Fondamentale (a seconda del tubo del braccio)

• 8 – 16 Hz (non applicabile per il movimento orizzontale sul DP-8)

Forza di Tracciamento (usando scala calibrata)

• 0 – 3 g

Compensazione della Forza Laterale

• Molla a orologio con cordino, regolabile durante la riproduzione.

Azimuth

• Regolabile per una corretta separazione dei canali.

Meccanismo di Sollevamento

• Pistone in tubo a U, smorzato con fluido siliconico.

Distanza tra il Perno e il Centro del Piatto del Giradischi

• 212 mm (8 5/16″) o 294,1 mm (11 9/16″)

Diametro del Foro per il Montaggio della Base del Braccio

• 20 mm (13/16″)

Sporgenza Posteriore dal Perno

• 70 mm (2 3/4″)

Peso

• Base del braccio DP-8 con pesi laterali (senza contrappesi e cavo): 580 g
• Base del braccio DP-6 con boccola del braccio (senza pesi e cavo): 280 g
• Base del braccio UP-4 con boccola del braccio (senza pesi e cavo): 240 g
• Set di contrappesi: 120 g

Lunghezza Effettiva

• 230 mm (9 1/16″)

Angolo di Offset

• 24 gradi

Errore di Tracciamento Laterale

• 0 gradi a 66 mm e 120,9 mm dal centro del disco.

Punto di Perno

• A livello con la superficie del disco.

Attrito del Cuscinetto

• Meno di 0,04 mN in tutte le direzioni.

Bilanciamento

• Quattro (4) diversi pesi di bilanciamento.

Cablaggio Interno

• 19 fili di argento ultra puro isolati con Teflon.
• Capacità per canale: 28 pF per tutti i modelli.

Cavo del Braccio

• Bilanciato, con fili di rame estremamente purificati e pesantemente rivestiti in argento. Isolamento senza alogeni.
• Connettore del braccio Moerch con connettori RCA Cardas.
• Capacità per canale: 100 pF.

Terminali

• Tutti i terminali lungo il braccio sono placcati in oro.

Concetto del Cuscinetto

• DP-6 e DP-8: Un cuscinetto a sfera di precisione internamente smorzato per il movimento orizzontale. Due cuscinetti in zaffiro pivotati per il movimento verticale, che possono essere smorzati e regolati a diversi livelli di smorzamento.
• UP-4: Perno in acciaio temprato che poggia su un concavo di zaffiro, smorzato per tutti i movimenti con fluido siliconico.

Finitura

• DP-6 e DP-8: ORO 24 carati o CROMO.
• UP-4: CROMO, o ORO su ordinazione speciale.
