Trilogy 925 Amplificatore Integrato Ibrido

Il percorso del segnale corto e puro, aspetto fondamentale per il 925 così come per tutti i circuiti Trilogy

L'architettura interna del Trilogy 925 è totalmente bilanciata, a partire dal relè di selezione degli ingressi, al controllo di volume, per arrivare allo stadio di ingresso a valvole e alla sezione di potenza configurata a ponte. Il segnale non viene mai convertito internamente in single-ended, al fine di mantenere la massima integrità.

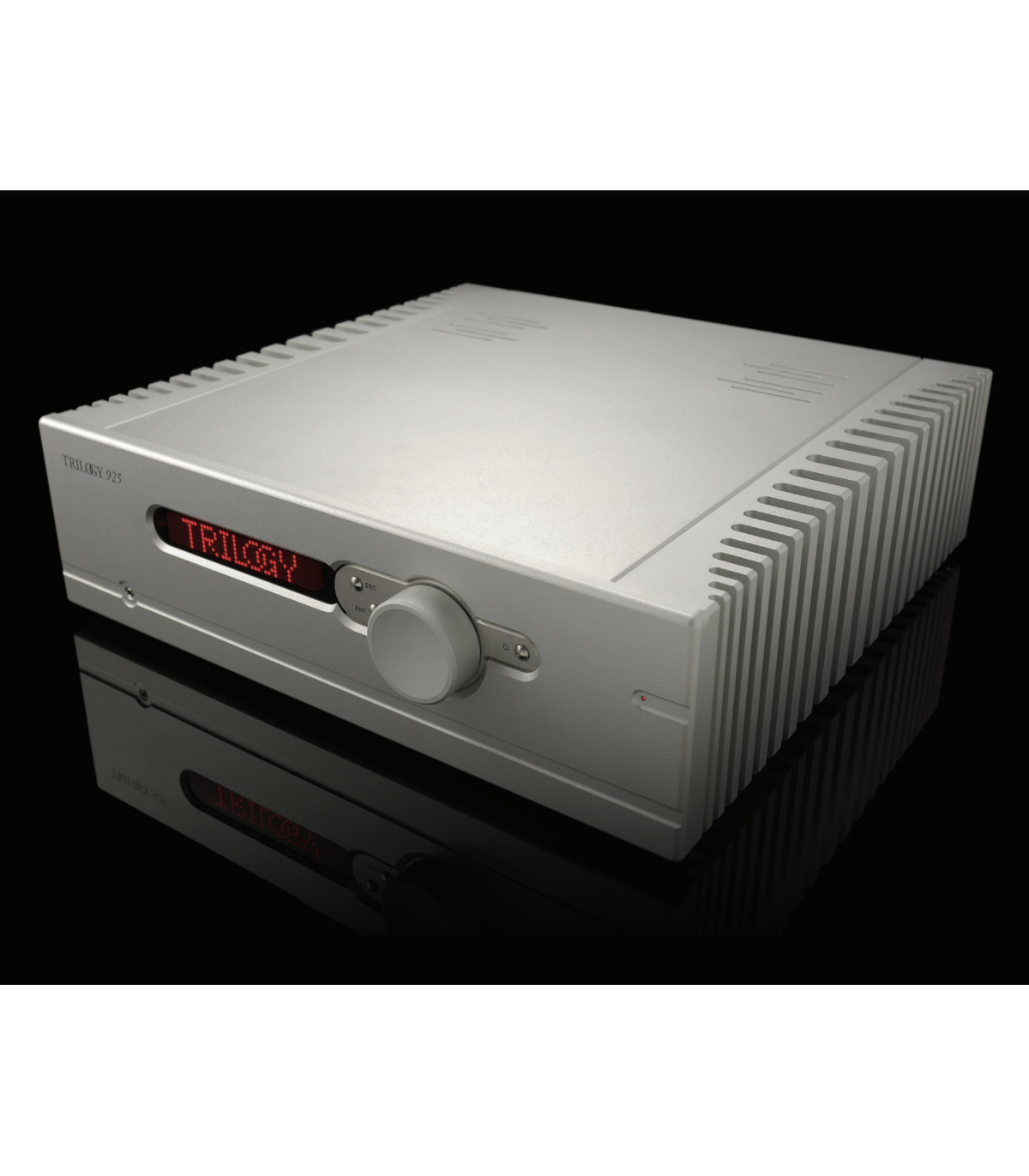

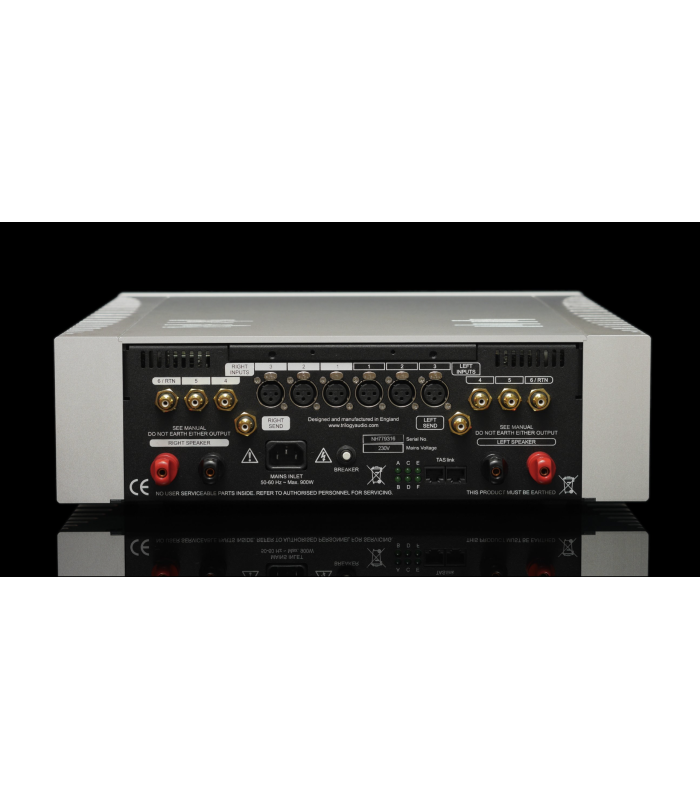

Tre ingressi completamente bilanciati e tre single-ended, presenti sul pannello posteriore, vengono selezionati tramite relè placcati al rutenio della qualità e tolleranza proprie degli strumenti di misura, situati a pochi millimetri di distanza dai connettori del pannello posteriore. È anche presente una uscita ausiliaria attivabile separatamente (per collegare, ad esempio, un amplificatore per cuffie dedicato, n.d.t). In più, un ingresso di linea minijack da 3.5mm sul pannello frontale permette un collegamento facile e veloce dei dispositivi portatili. Un potenziometro audio grade controllato digitalmente fornisce il controllo del volume e del bilanciamento attraverso passi da 1.0dB.

Le due valvole per canale a doppio triodo 6H6П ad accoppiamento diretto configurano lo stadio di ingresso.

Queste valvole militari made in Russia vantano prestazioni straordinarie, raggiungendo sia una alta transconduttanza, ma anche una altissima linearità, per prestazioni audio impareggiabili. Esse producono tutto il guadagno in voltaggio, per singolo stadio. Un servo-circuito attentamente ottimizzato assicura che le valvole operino in perfetta simmetria. Il caratteristico regolatore ad alta tensione di Trilogy fornisce alle valvole una alimentazione pura.

Con un guadagno unicamente in voltaggio, le valvole sono libere di fornire le prestazioni sublimi per cui sono ben note.  Le valvole lavorano al meglio proprio quando sono utilizzate come amplificatori di voltaggio, per questo il 925 riesce a fornire tutto il "senso del vivo" e il dettaglio che le valvole possono offrire, senza compromettere la vita operativa o l'affidabilità.

Lo stadio di uscita anticonvenzionale del 925 costituito da un piccolo transistor ad effetto di campo (FET) con l'aggiunta di un dispositivo bipolare ad alta corrente.

L'agile e veloce FET lavora solo nella regione critica del primo watt di amplificazione. Normalmente un amplificatore funzionerà per la maggior parte del tempo in un intervallo di erogazione di potenza corrispondente ai normali livelli di ascolto.
Per questo, i transistor bipolari contribuiscono senza soluzione di continuità a fornire alta corrente nel momento in cui le condizioni musicali lo richiedono. Questa struttura aiuta a preservare il fondamentale parametro del micro dettaglio - ciò che rende la musica viva - e contemporaneamente riesce a fornire elevate correnti per muovere istantaneamente il diffusore quando serve.

Gli stadi di uscita sono configurati a ponte. Ciascun canale comprende due amplificazioni di potenza che simultaneamente pilotano il diffusore tramite un meccanismo di push e pull. Il vantaggio principale è che le grandi correnti vengono lasciate fuori dalla massa del sistema, mantenendo l'amplificatore stabile e composto durante la riproduzione di eventi musicali in grande scala. I dispositivi di uscita sono configurati per operare ad un elevato livello di bias, fornendo un generoso livello di operatività in Classe A. La dissipazione di calore relativamente alta, in abbinata alla notevole inerzia termica del sistema di dissipazione, mantiene il dispositivo in condizioni operative ottimali e migliora la qualità sonora. L'alimentazione del 925 è sostanzialmente costituita da un trasformatore, schermato in una gabbia di faraday, con avvolgimenti separati e raddrizzatori per ciascun canale. I condensatori personalizzati Trilogy funzionano come una regolare riserva di potenza per ogni canale dello stadio di uscita in continua e per l'alimentazione delle valvole.

Alimentazione, silenziosità, protezione

Il catodo di ciascuna valvola e l'alimentazione della logica di gestione possiedono il loro trasformatore, per mantenere il rumore elettrico interno al minimo assoluto.

L'alimentatore prevede un sofisticato sistema di monitoraggio per mantenere l'operatività sempre sicura.

Le temperature e le tensioni critiche vengono comunicate ad un microcontrollo dedicato. Un progetto impegnativo di ricerca e sviluppo ha prodotto degli algoritmi attentamente formulati per il monitoraggio ultrapreciso della corrente in uscita, il tempo e la frequenza. Ciò rende possibile discriminare tra un problema di corrente e un programma musicale esigente, fornendo una protezione eccellente ma evitando spegnimenti indesiderati.

Costruzione allo stato dell'arte

Come tutti i progetti Trilogy, il 925 possiede una qualità costruttiva impareggiabile, guidata da una ossessiva attenzione al dettaglio. Una componentistica di livello Premium e parti personalizzate sono impiegate ovunque.
